增程发电机

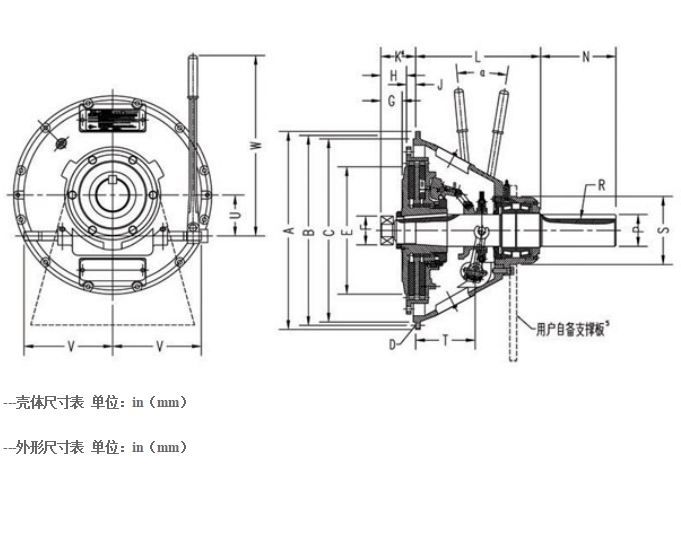

- SAE飞轮壳外形尺寸表

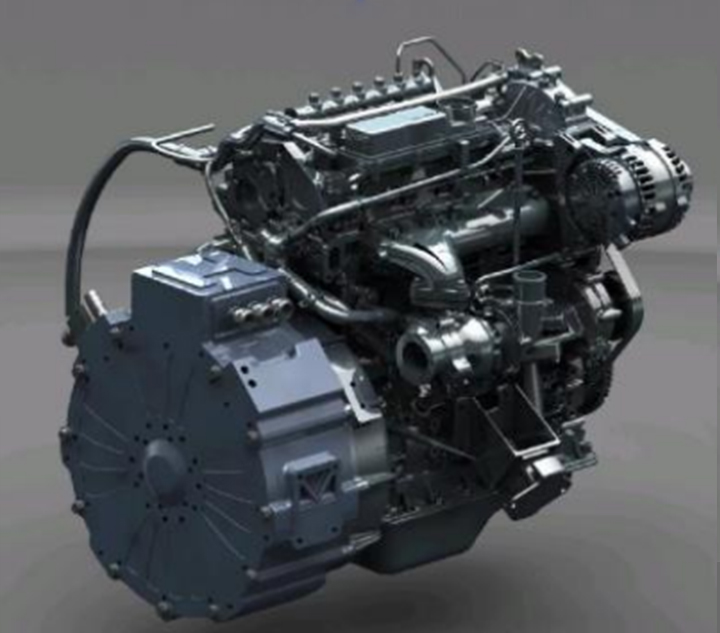

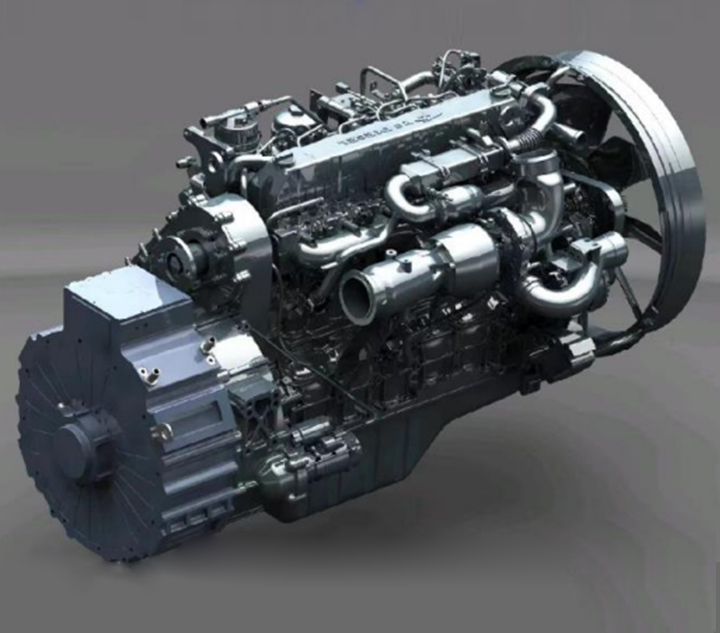

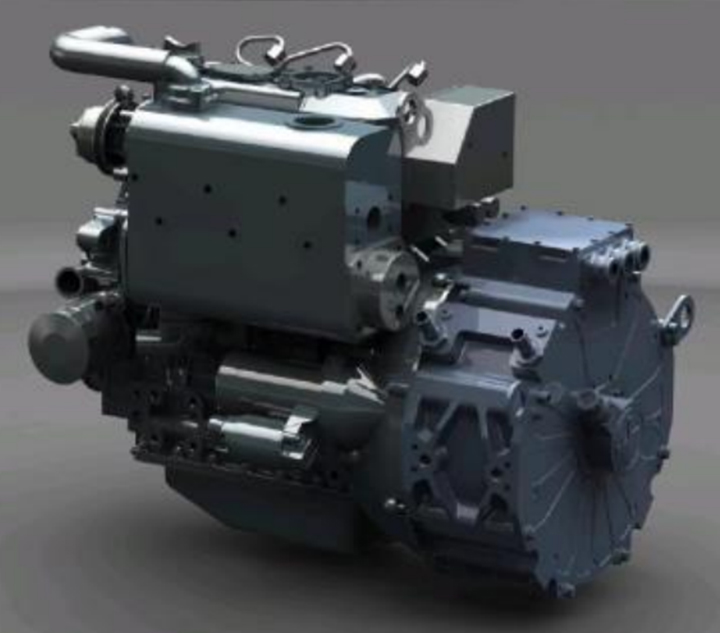

- 产品总览图
- 产品应用场景
- 产品优势
| SAE飞轮壳型号 | 发电机型号 | A 外径 | B 分布圆直径 |
C+.000/-.005
（+.00/-.13）
|
D孔 | V | |
| 数量 | 直径 | ||||||
| 6 | ATYP275 | 12 1/8（308.0） | 11.25（285.8） | 10.500（266.70） | 8 | 13/32（10.3） | 7 3/4（196.9） |
| 5 | ATYP320 | 14（355.6） | 13.13（333.4） | 12.375（314.33） | 8 | 13/32（10.3） | 7 3/4（196.9） |
| 4 | ATYP385 | 15 7/8（403.2） | 15.00（381.0） | 14.250（361.95） | 12 | 13/32（10.3） | 7 3/4（196.9） |
| 3 | ATYP435 | 17 3/4（450.9） | 16.88（428.6） | 16.125（409.58） | 12 | 13/32（10.3） | 9 3/4（247.7） |
| 2 | ATYP465 | 19 1/4（489.0） | 19.38（466.7） | 17.625（447.68） | 12 | 13/32（10.3） | 9 3/4（247.7） |
| 1 | ATYP538 | 21 3/4（552.5） | 20.88（530.2） | 20.125（511.18） | 12 | 15/32(11.9) | 9 3/4（247.7） |
| 1/2 | 25 1/2（647.7） | 24.38（619.1） | 23.000（584.20） | 12 | 17/32(13.5) | 9 3/4（247.7） | |
| 0 | 28（711.2） | 26.75（679.5） | 25.500（647.70） | 16 | 17/32(13.5) | 12 3/4(323.9) | |
| 0 | 34 3/4（882.7） | 33.5（850.9） | 31.000（787.40） | 16 | 17/32(13.5) | 16 3/4(425.5) | |
| 型 号 | DETM198 | DETM198 | DETM31 | DETM298 | ATYP435 | DETM32 | DETM32 |
| 尺 寸 |
Φ316x135 |
Φ385x145 |
Φ460x170 |
Φ400x140 |
Φ435x150 |
Φ520x210 |
Φ520x340 |
| 类 型 | 永磁同步电动机 | 永磁同步电动机 | 永磁同步电动机 | 永磁同步电动机 | 永磁同步电动机 | 永磁同步电动机 | 永磁同步电动机 |
| 额定功率（KW） | 47 | 47 | 120 | 150 | 180 | 200 | 400 |
| 最大功率（KW） | 60 | 60 | 220 | 180 | 220 | 250 | 550 |
| 额定转速（r/min） | 3000 | 3000 | 2000 | 3700 | 3800 | 1800 | 1520 |
| 最大转速（r/min） | 3600 | 3600 | 4000 | 4500 | 4500 | 2200 | 2800 |
| 额定扭矩（N·m） | 150 | 150 | 650 | 380 | 450 | 1100 | 2510 |
| 重量（kg） | 40 | 40 | 120 | 70 | 90 | 190 | 380 |
| 最大扭矩（N·m） | 380 | 380 | 1200 | 700 | 850 | 1500 | 4200 |
| 输入电压 | 550VDC | 550VDC | 550VDC | 550VDC | 550VDC | 550VDC | 550VDC |
适用于47kW-400kw军民两用工业发电机组领域，传统发电机组体积硕大且发电效率低，整体功率密度较低。轴向磁通变频发电机，助力工业发电机组实现轻量化、小型化、智能化、低噪音的同时，大大提升发电效率。
